64路联动指示灯模块为联动输出配件，可用于驱动报警灯光显示屏，是组成电子地图的基础模块。
☆  64路LED指示灯输出接口，用于控制报警灯光屏(模拟电子地图)
☆  尺寸：18.3 x 12.7 x 1.3cm(长，宽，高)
☆  总线通讯方式，可与AL128BP、AL8016等报警主机配合使用，可用于制作地图沙盘。
☆  在系统应用中，其每路输出都可编程为跟随某一防区或多个防 区的报警输出、撤/布防联动。

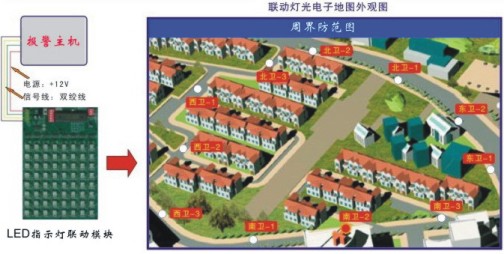

LED模拟电子地图制作方法：

1．制作地图图样
     a．选择被防范对象（小区或商场）的平面图：如小区地图、建筑平面图
     b．对选好的图样进行处理，标明报警点（防区位置）、文字说明等。
     c．根据用户要求或现场实际情况对图尺寸进行限定：如100*80cm等
     d．处理好的图纸，送图样喷绘

2．制作地图
     a．衬板选择：8-10mm的KT光面泡沫板或木板
     b．将喷好的图纸裱贴到衬板上（可请喷绘公司制作）
     c．对地图板进行包边，可加强地图板的强度、防止磨损、并可起到装饰作用
     d．在各定位点制作灯孔（孔直径1CM）
     e．将LED等装在打好的的孔上，并用热溶胶加固
     f．接线：LED的长脚接红线或正极、短脚接黑线或负极；配套提供的插头线用红、黑线区分正、负极
     h．LED的连接插头接到RTD-64的相应插座即可，防区从低到高与RTD-64上的序号一一对应
